Spannsystem  > effect <              zurück zur Startseite



Dieses Spannsystem eignet sich für alle Spannaufgaben auf Maschinentischen mit T-Nute (10-28mm) oder mit Gewinde (M10 bis M24).

Da alle Teile unverlierbar miteinander verbunden sind, eignet sich dieses Element auch für schwierigere Spannaufgaben, etwa an schrägen oder senkrechten Aufspannplatten wie etwa bei Spritzgießmaschinen.

Erreichbare Spannkraft bis zu max. 100 kN je Element

Mit dem neuen Spannsystem >>effect<<

bieten wir ein Element mit besonderen Vorzügen.



Keine losen Teile

einfachere Handhabung

größere Spannkraft

niedrigere Bauhöhe

==  einfachere Handhabung

==  schneller spannen

==  mehr Sicherheit

==  universeller Einsatz



Die Besonderheiten:

- einfachste Handhabung, dadurch erheblich

  schnellerer Werkzeugwechsel durchführbar.

- Druckstück und Gegenlager sind unverlier-

  bar mit dem Pratzenkörper verbunden und

  lassen sich über die gesamte Nutenlänge

  unabhängig verschieben.

- Sehr niedere Bauhöhe durch im Pratzen-

  körper versenktes Druckstück.

- Übertragung noch größerer Spannkräfte bis

  zu 100 kN

Durch die besondere Konstruktion des Spannelementes lässt sich ein Werkzeugwechsel noch schneller durchführen.

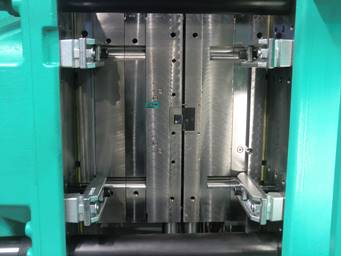

Besonders bei ungünstigen Gegebenheiten wie etwa an senkrechter Aufspannplatte einer Spritzgießmaschine. Das Spannelement kann mit der einen Hand gehalten werden um mit der anderen die Schraube mühelos in die Maschine eindrehen. Dabei kann sich kein Teil lösen und herunter fallen.

Durch die kompakte Bauweise hat das Spannelement einen wesentlich geringeren Überstand.

Alle Größen sind beidseitig verwendbar zum Spannen auf überstehender Platte oder in einer seitlichen Nut.

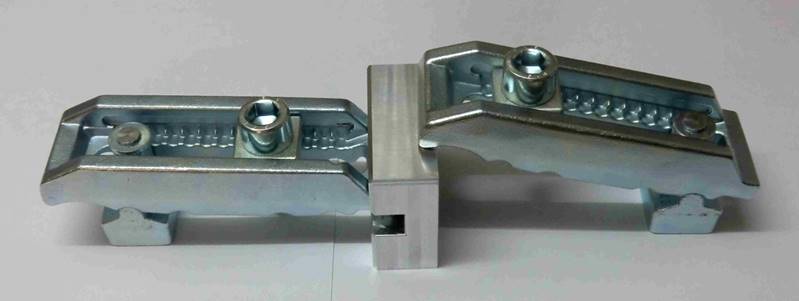

CIMG4985



Anhand der folgenden Tabellen können Sie sich die gewünschten Artikel und Mengen aussuchen.

Fragen Sie diese bei uns an, damit wir Ihnen umgehend ein Angebot unterbreiten können.



Selbstverständlich besteht die Möglichkeit unsere Artikel zu testen.

Sprechen Sie mit uns, damit wir Ihnen Muster für Testzwecke zusenden können.



Spannelemente >>effect<< (ohne Schrauben)

Als Zubehör liefern wir Inbus-Schrauben DIN 912 Güte12.9, T-Nutenschrauben DIN 787 Güte 8.8,

Stiftschrauben DIN 6379 , Scheiben DIN 125, sowie andere Zubehörteile wie Schlüssel

oder  T-Nutensteine.  Preis auf Anfrage.



Diese Preisliste ist gültig ab 01.02.2023

-- fordern Sie unsere neue Gesamtpreisliste an --



Spannelement   "effect"

(ohne Schraube)

               Beschreibung siehe Skizze bei Spannsystem ideal



Schraube DIN 912

Güte12.9

(Inbusschraube)

Schraube DIN 787

Güte 8.8

mit Mutter DIN 6330

und Scheibe DIN 125

Schraube DIN 6379

Güte 8.8

(Stiftschraube)

Bestell-Nr.

Gew.

L

H1

H2

F max

C

kN

max

Preis



D x L

Spann-höhe

Maß-a D x L

Spann-höhe

D x L

Spann-höhe































Se 050-12

M 12

120

0 .. 60

28

60

10

45

55, -



M12x 60

M12x 80

M12x 90

M12x100

  0 .. 20

15 .. 40

35 .. 50

45 .. 60

12M12x115

14M12x115

0 .. 60

M12x100

0 .. 60





























Se 150-12

M 12

160

0 .. 80

32

100

12

60

67, -



M12x 80

M12x 90

M12x110

M12x120

  0 .. 20

15 .. 40

35 .. 60

55 .. 80

12M12x125

14M12x125



0 .. 80



M12x125



0 .. 80



Se 150-16

M 16

160

0 .. 80

32

100

12

60

67, -



M16x  80

M16x100

M16x110

M16x120

  0 .. 20

15 .. 40

35 .. 60

55 .. 80

16M16x125

18M16x125

0 .. 80

M16x125

0 .. 80































Se 250-16

M 16

200

0..100

45

125

15

80

99,-



M16x  80

M16x100

M16x120

M16x140

  0 .. 25

20 .. 50

45 .. 75

70..100

16M16x160

18M16x160



0 .. 100



M16x160



0 .. 100



Se 250-20

M 20

200

0..100

45

125

15

80

99,-



M20x  90

M20x110

M20x130

M20x150

  0 .. 25

20 .. 50

45 .. 75

70..100

20M20x160

22M20x160

0 .. 100

M20x160

0 .. 100































Se 350-20

M 20

240

0..120

52

150

18

100

145,-



M20x110

M20x130

M20x150

M20x180

  0 .. 30

25 .. 60

55 .. 90

85..120

20M20x200

22M20x200

0 .. 120

M20x200

0 .. 120

Se 350-24

M 24

240

0..120

52

150

18

100

145,-



M24x110

M24x130

M24x150

M24x180

  0 .. 30

25 .. 60

55 .. 90

85..120

24M24x200

28M24x200

0 .. 120

M24x200

0 .. 120































alle Preise ohne Mwst.

Preise für Zubehör auf Anfrage

.

Maßangaben sind Richtwerte und können je nach Anwendung abweichen





Diese Preisliste ist gültig ab 01.02.2023

-- fordern Sie unsere neue Gesamtpreisliste an --



Bestell-Beispiele:  8 Stück Spannelement effect  Nr. Se 150-16

8 Stück Schrauben DIN 912 12.9  M 16 x 100

Die aufgeführten Spannbereiche der Schrauben sind Richtwerte und können je nach Lage etwas abweichen.

Die genannten Preise sind ohne Mwst.

Die Lieferung erfolgt innerhalb Deutschland  unfrei, ab  400,-- € frei Haus

Ins Ausland  erfolgt die Lieferung ab 400,- € frei Grenze Deutschland
